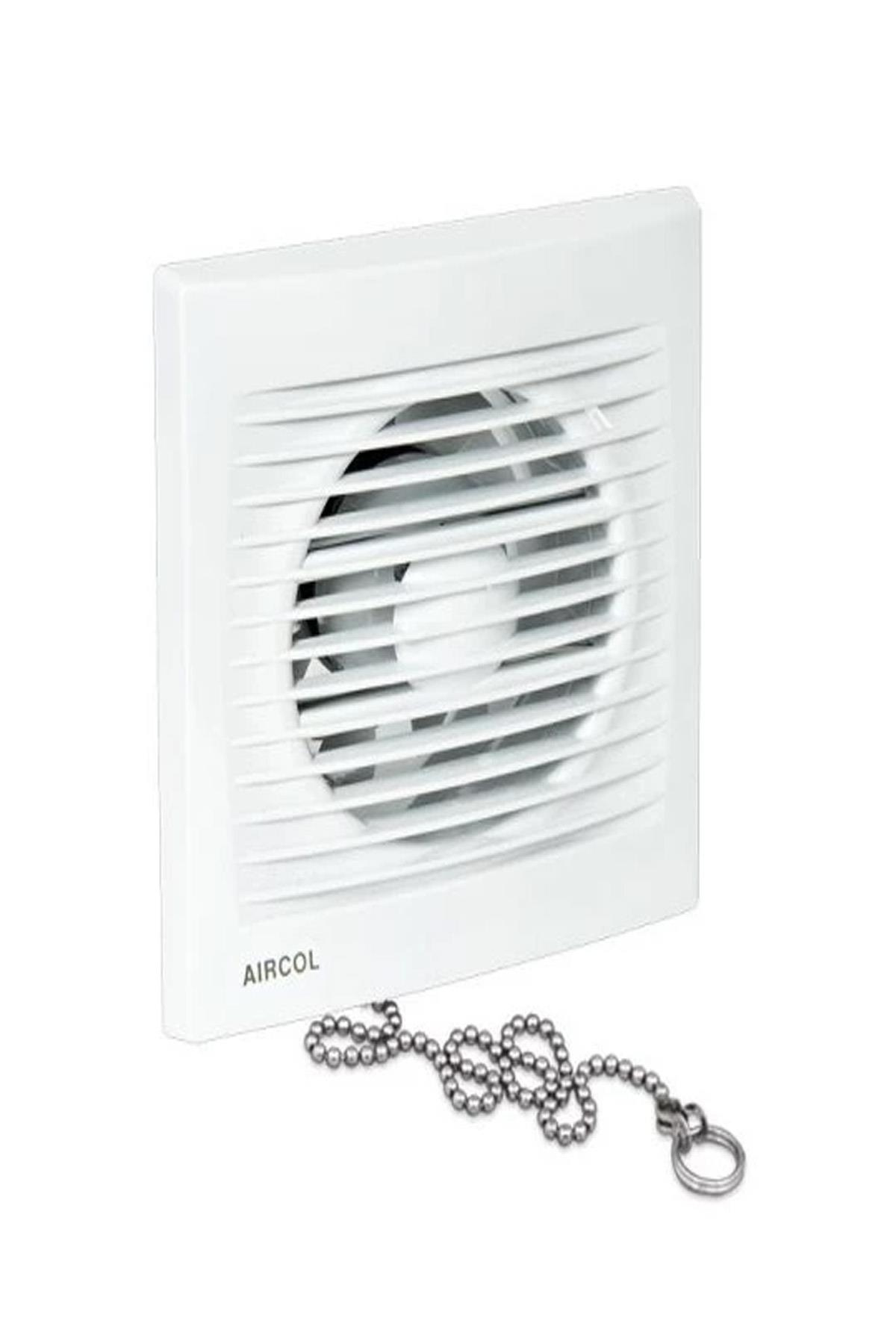

Aircol 100 SM Banyo Mutfak ve Tuvalet Siviçli Fan
KULLANIM ALANLARI:
Küçük veya orta ölçekli mekanlarda:
Banyo, tuvalet, mutfak, kiler, çamaşır odası, garaj, işyeri vb. yerlerin havalandırılması için uygundur.
Özellikle direkt bağlanacak şekilde ya da aspiratöre takılacak max. 3 metrelik borularla kullanılmaya daha uygundur.
ÖZELLİKLER:
Zincirli anahtar(switch) ile rahatlıkla açılıp kapatılabilir özel tasarım.
Zarif ön görünümüyle dekoratif mekanların vazgeçilmez bir parçasıdır.
Yüksek kalite ABS plastik ile imal edilmiş ürünümüz kötü koku, nem ve benzeri dış etkenlere karşı en iyi korumayı sağlarken ilk günkü görünümü asla yitirmez.
Toza maruz kalan ön kapak silinerek rahatlıkla temizlenebilir.
Optimum motor ve gövde tasarımıyla ses seviyesi en alt düzeye indirgenmiştir.
Kendi kendini yağlayan motor yatakları sessiz ve uzun ömürlü performans sağlamaktadır.
Duvar, pencere vb. yerlere rahtlıkla bağlantı yapılabilir.
Ürünle birlikte verilen kelepçeler sayesinde montaj çok kolaydır.
İki farklı ölçüdeki modelleriyle (Ø100, Ø120) değişik büyüklükteki mekanlarda kullanıma uygundur.
Su sıçramasına karşı IPX4 korumasına sahiptir.
Ürünlerimiz EN 60335-2-80, Low Voltage Equipment - 2006/95/EC ve Electromagnetic Compatibility - 2004/108/EC normlarına uygun olarak üretilmektedir.
KULLANIM SEÇENEKLERİ:
Açma/kapama işlevini gören zincirli anahtar (switch) sayesinde manuel olarak kullanılabilir.
Zaman gecikmeli elektronik kart ile aspiratör kapatıldıktan sonra istenilen sürede çalışıp otomatik olarak duracak şekilde kullanılabilir.
Sıcak ortamlarda, motorun aşırı ısınmasına karşı ısı sensörlü (termikli) koruma.
Farklı renk seçenekleriyle mekanın ambiyansına özel üretim.
.
Aircol 100 SM Banyo Mutfak ve Tuvalet Siviçli Fan
Tasarım olarak, 3 metrelik borular ile kullanılmak üzere üretilmiştir.
Havalandırma fanının zincirli anahtarı bulunmaktadır. Rahatlıkla açıp kapatabilirsiniz.
Ürünün içerisinde kelepçeler bulunmaktadır. Bu kelepçeler ile fanın montajı kolay şekilde gerçekleştirilir.
Yüksek kaliteli ABS plastik ile üretilmiş olup, dayanıklı bir yapıya sahiptir.
Fan tasarımı optimum şekilde olup hem ses seviyesi düşük hem de yüksek basınçlı bir hava emişi bulunmaktadır.
Su sıçramalarına karşı koruması bulunmaktadır. IPX4 korumaya sahiptir.
Aircol 100 SM Banyo Mutfak ve Tuvalet Siviçli Fan Kurulum Aşamaları:
Tuvalet Fanı Cama montaj:
Cam üzerinde 100 SM için Ø104~109 mm, 120 SM için Ø124~129 mm çapında delik açınız.
Ürünle birlikte verilen ses azaltıcı süngerleri aspiratörün dört köşesine yapıştırınız.
Son olarak sıkıştırıcı kilitleme kelepçesiyle aspiratörü cama montaj ediniz.
Tuvalet Fanı Duvara montaj:
Aspiratörün ön kapağını alt tarafta yer alan vidayı sökerek çıkarınız.
Duvar üzerinde 100 SM için Ø104~109 mm, 120 SM için Ø124~129 mm çapında delik açınız.
Aspiratörün dört köşesi için duvar üzerinde dört adet Ø6 mm dübel deliği açınız ve dübelleri deliklere yerleştiriniz.
Ürünle birlikte verilen ses azaltıcı süngerleri aspiratörün dört köşesine vida deliklerinin üstlerine gelmeyecek şekilde yapıştırınız.
Teknik Özellikler
Akım 0,1 (A)
Basınç 40 (Pa)
Debi 100 (m3 / saat)
Devir 2200 (Rpm)
Güç 12 (Watt)
Gürültü Seviyesi 30 (dB (A))
Koruma Sınıfı II / IPX4
Malzeme ABS plastik
Ortam Sıcaklığı -30 / 40 (°C)
Voltaj 230 / 50 (Volt / Hz)
Ölçüler
Boy 158,5
Çap 100
Genişlik 158,5
Yükseklik 64,5
UYARILAR VE DİKKAT EDİLMESİ GEREKEN HUSUSLAR
1. Suya veya aşırı buhara direkt maruz kalacak şekilde monte etmeyiniz.
2. Kesinlikle ocak üstleri vb. yerler üzerine monte etmeyiniz.
3. Vantilatörleri belirlenen voltaj ve frekansta kullanınız.
4. Uygun bir havalandırma aralığı bıraktığınızdan emin olunuz.
5. Vantilatörünüzü bağladığınız yer küçük çocukların ulaşamayacağı yerde olmalı ve ısı
kaynağından en az 2,3 metre uzakta olmalıdır.
6. Vantilatörlerinizi periyodik olarak 3 ayda bir kuru bezle temizleyiniz.Temizlik yaparken;
Vantilatörün kapalı olduğundan emin olunuz.
Plastik kısımlar nemli bezle temizlenebilir. Asla benzin tiner ve kimyasal madde
kullanmayınız.
Fanın ön paneli ılık suda yıkanabilir. Ancak 45 ° C’den sıcak su kullanmayınız.
7. Vantilatör pencereye veya duvar dışına monte edilmelidir.
8. Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine gazların geri
akışını engellemek için ön tedbirlerin alınması gerekmektedir.
9. Sabit tesisata birleşik bir devre kesici ile bağlanmalıdır.
10. Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine gözetim veya talimat
verilmişse ve içermiş olduğu tehlikeler kendileri tarafından anlaşılmışsa 8 yaş ve üzeri çocuklar
ve fiziksel, duyusal veya zihinsel yetenek eksikliği bulunan veya tecrübe ve bilgi eksikliği olan
kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizleme ve kullanıcı
bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.
